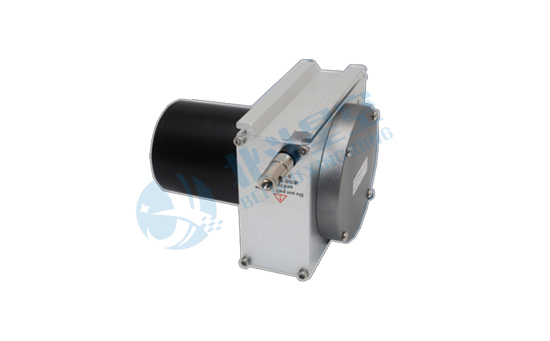

拉繩位移傳感器又稱拉繩傳感器、直線位移傳感器、拉繩位移傳計。拉繩位移傳感器是直線位移傳感器在結構上的精巧構成，充分結合了角度傳感器和直線位移傳感器的優點，成為一款安裝尺寸小、結構緊湊、測量行程大、精度高的傳感器，行程從一百毫米至士幾米丕等。

拉繩位移傳計工作愿理

拉繩式位移傳感器的功能是把機械運動轉換成可以計量,記錄或傳送的電信號。鼎曦DXS系列位移傳感器由可拉伸的不銹鋼繩繞在一個有螺紋的輪轂上，此輪轂與一個精密旋轉感應器連接在一起，感應器可以是增量編碼器，絕對值編碼器,混合或導電塑料旋轉電位計，同步器或解析器。

操作上,拉繩式位移傳感器安裝在固定位置上，拉繩縛在移動物體上。拉繩直線運動和移動物體運動軸線對準。運動發生時，拉繩伸展和收縮。一個內部彈簧保證拉繩的張緊度不變。帶螺紋的輪轂帶動精密旋轉感應器旋轉,輸出一個與拉繩移動距離成比例的電信號。測量輸出信號可以得出運動物體的位移、方向或速率。

拉繩位移傳計怎么安裝

1、將位移傳感器器通過安裝孔固定在安裝支架上。

2、將鋼絲繩以低于5米/分鐘的速度拉出到量程最大處，在拉出的過程中，要保持鋼絲繩和出繩口不摩擦，鋼絲繩的拉出方向應與本體的側面平行，(在此過程中，嚴禁松脫鋼絲繩而致鋼絲繩在不受約束的情況下收回拉繩位移傳感器，這將使傳感器遭受嚴重破壞)。調整安裝支架及出繩口，最小行程測量點，最大行程測量點的相互位置，以保證三點成一線，并于位移傳感器側端平行度誤差小于1°;將鋼絲繩緩慢放回。

3、在工作最小行程處固定鋼絲繩。并保持鋼絲繩與傳感器側端平行。

4、如是在工作最大行程處固定鋼絲繩吊頭，應將鋼絲繩拉出至大于最大行程處，在出繩口用工具夾緊鋼絲繩，再固定鋼絲繩頭。

5、鋼絲繩為不銹鋼材料，在室外使用時，可定期上一點油，建議定期更換鋼絲繩。

6、建議在固定鋼絲繩吊頭時，將位移傳感器與儀表連接，這樣可以隨時知道現行高度。
