錨索計
錨索計是振弦式傳感器，振弦式傳感器的敏感元件是一根金屬鋼弦，它與傳感器受力部件連接固定，利用鋼弦的自振頻率與鋼弦所受到的外加張力關系式測得的各種物理量。振弦式傳感器的激振是由一個電磁線圈來完成，當激發脈沖輸?shù)酱判揪€(xiàn)圈上，磁芯產生一個脈動磁場撥動鋼弦，鋼弦被撥動后產生一個衰減振蕩，切割磁芯的磁力線在磁芯的輸出端產生一個衰減正弦波。錨索計內常規是三根鋼弦，避免現場工況受力不均情況下，采樣三個點受力取均值。
主要特點：
BD-MSAA（AA代表量程，單位噸）適用于錨索，錨桿的荷載及其它預應力的多監測測量。
采用多弦傳感器結構，可準確測量錨索或錨桿的荷載變化。

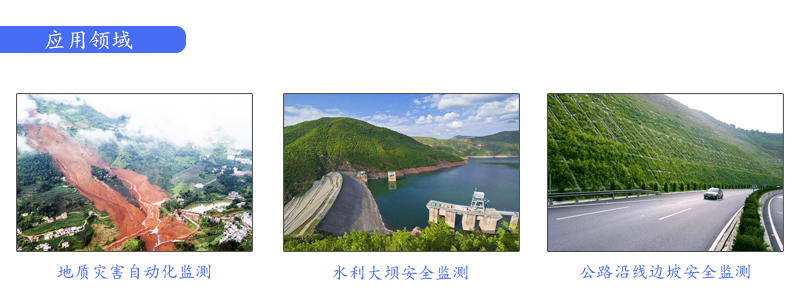

錨索計是根據張力弦原理制造，廣泛應用于：橋梁、建筑、交通、邊坡等工程領域的錨索的拉力測量，充分了解被測錨索的受力狀態。
技術參數：
|
型號 |
量程 |
分辯率 |
溫度范圍 |

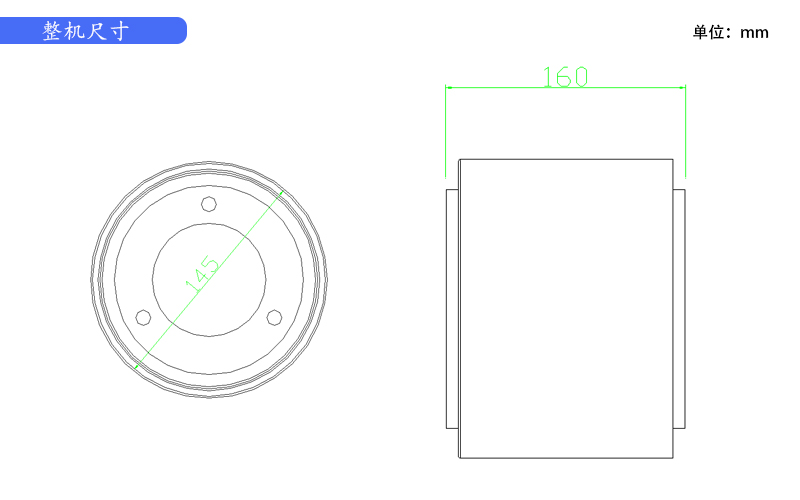

外型尺寸 |
弦數 |
||
|
外徑 |
孔徑 |
高 |
|||||
|
BD-MS20 |
200KN |
0.1KN |
-20℃～80℃ |
46 |
16 |
90 |
3 |
|
BD-MS50 |
500KN |
0.1KN |
100 |
65 |
90 |
3 |
|
|
BD-MS100 |
1000KN |
1KN |
115 |
75 |
90 |
3 |
|
|
BD-MS200 |
2000KN |
2KN |
184 |
120 |
130 |
4～6 |
|
|
BD-MS400 |
4000KN |
4KN |
248 |
148 |
130 |
4～6 |
|
|
BD-MS500 |
5000KN |
5KN |
310 |
220 |
130 |
4～6 |
|
|
選配件 |
安裝墊板和振弦處理器 |
||||||
|
精度 |
測量精度均為0.5% |
||||||
|
數據采集 |
|||||||
|
序號 |
采集方式 |
所需設備 |
|||||
|
1 |
人工數據采集 |
通用讀數儀BD-D100 |
|||||
|
2 |
自動化數據采集 |
可接入北斗監測平臺進行自動化數據采集 |
|||||
